CONTROLNICE CNA系列6軸關節臂三坐標測量機：無論是用于逆向工程還是現場測量，都是一套精度高，可靠性高的測量系統。具有以下特點：
測量范圍廣、型號全
從1.8米到9.0米多達10個不同型號，CNA系列關節臂測量機是目前市場上型號全、覆蓋范圍廣的廠家，使得CNA關節臂測量機不僅可以用于車間現場中小型零部件的精密測量，也可以用于工程機械、生產線、大型鑄造件等的現場測量。

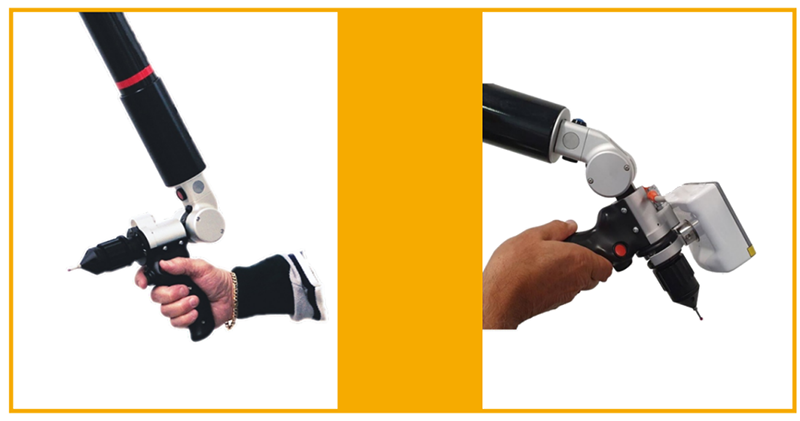

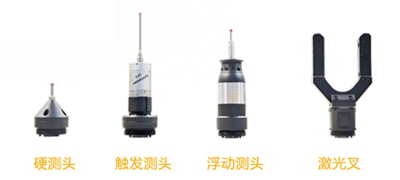

可選測頭種類多
CNA關節臂測量機除可以使用傳統的機械硬測頭外，還可以選擇電子觸發測頭、浮動測頭、管件激光叉等不同測頭，測頭隨意切換且不必重新校準。
獨特的電磁力剎車系統
CNA關節臂測量機獨有的電磁力剎車系統（標準型為磁力保護），可以大大減少測量臂意外落下而損壞測量臂硬件系統的可能性，相比傳統的手動鎖扣鎖緊更安全，更方便，且不易損壞。
獨特的浮動測頭(可選配置）
CNA關節臂測量機獨有的浮動測頭是全新概念的接觸式測頭，測針通過內設彈簧和控制環“懸浮”于測頭內部，保證測量測力一致且隔斷操作者手溫對精度的影響，從而提高測量的精度和重復性。
兼容多種第三方測量軟件
CONTROLNICE可兼容很多第三方的檢測與逆向工程軟件，Polyworks、Verisurf、Geomagic、TouchDMIS、PowerInspect

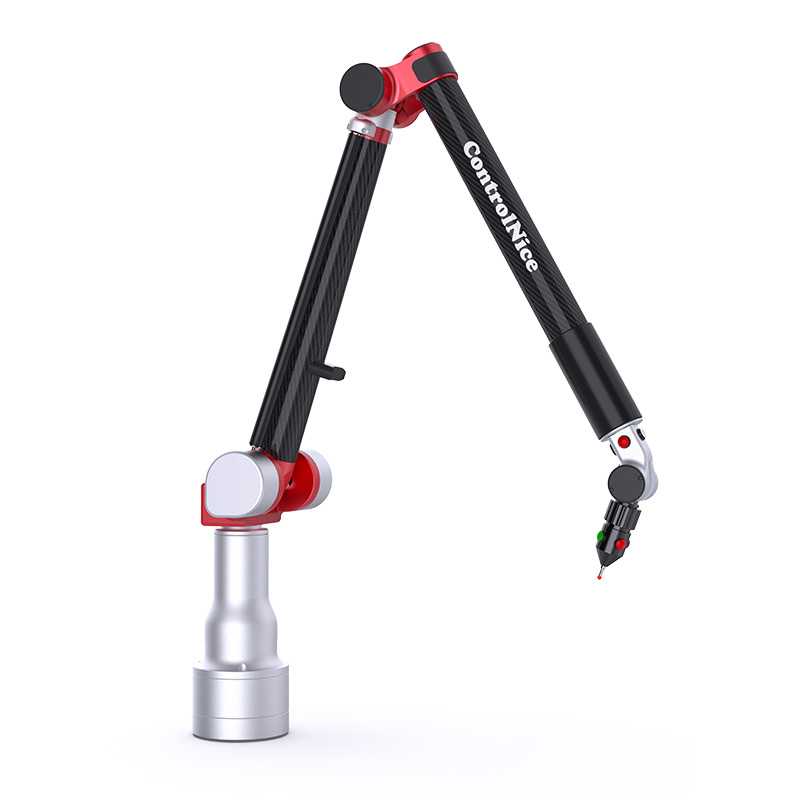

CNA6-E標準型
CNA6-E標準型代表Controlnice關節臂的入門級別。這個系列只有6軸配置，由于無超長的規格，僅配備磁力鎖緊機構。它包含Controlnice關節臂所有基本功能，有3種尺寸規格可供選擇，測量范圍從1800到3200 mm。 可靠性高，性價比高是其主要特征。
CNA6-P專業型
CNA6-P專業型代表Controlnice關節臂的高水平，測量范圍從1800 mm至9000 mm，同時測量精度也會高一些。
以下是現場服務案例圖

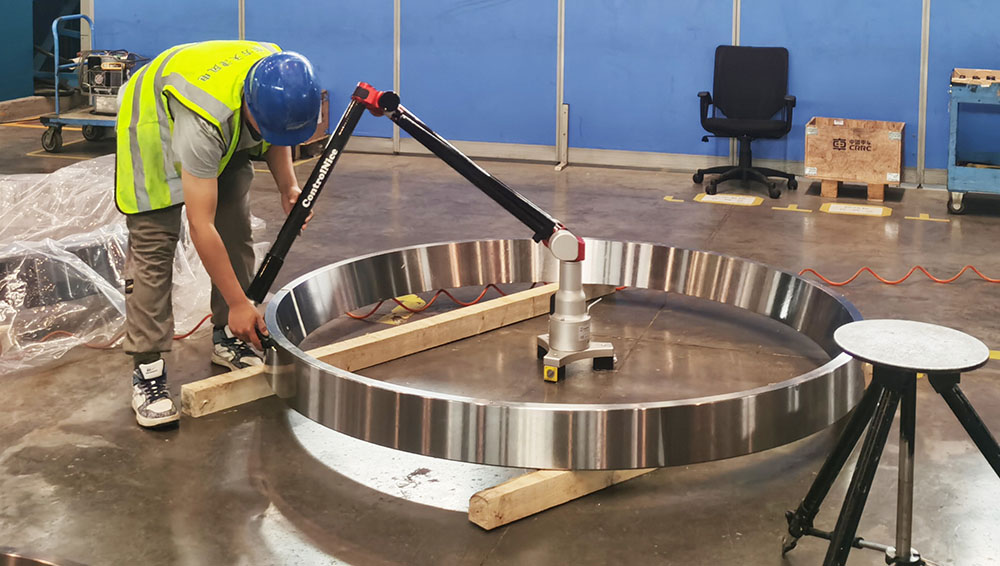

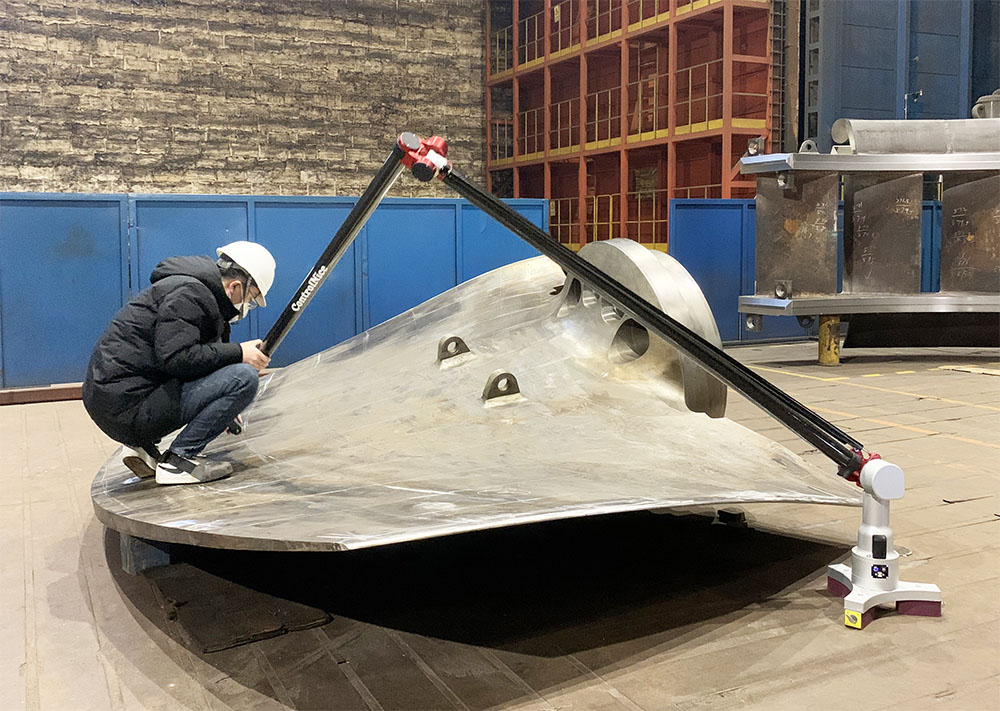

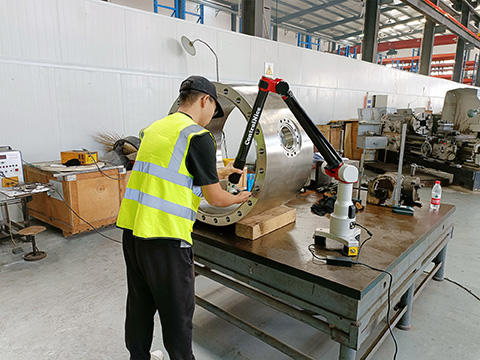

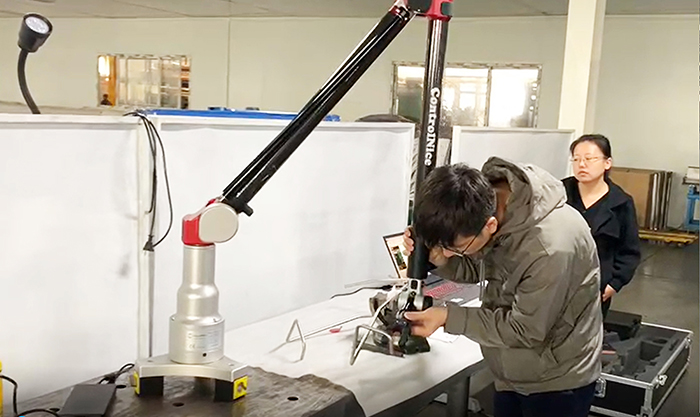

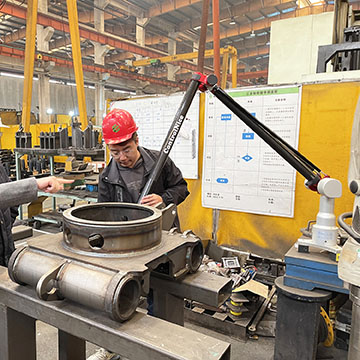

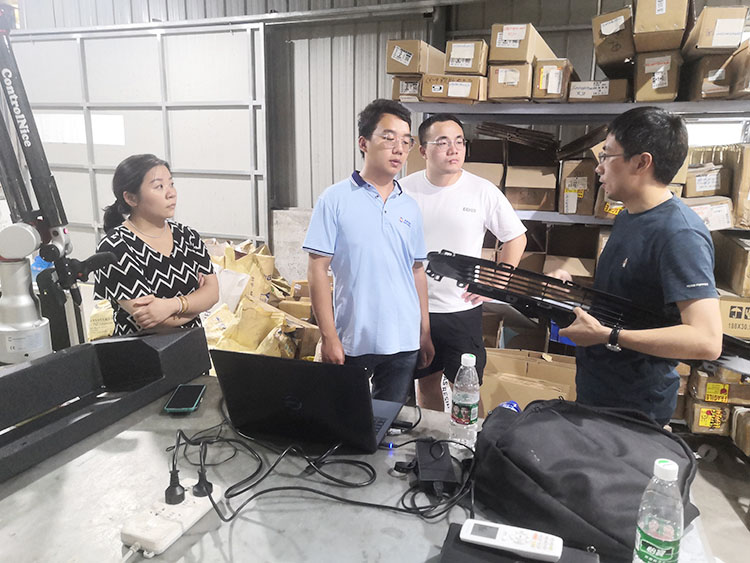

使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖
使用關節臂測量機對現場工件進行檢測拍攝圖

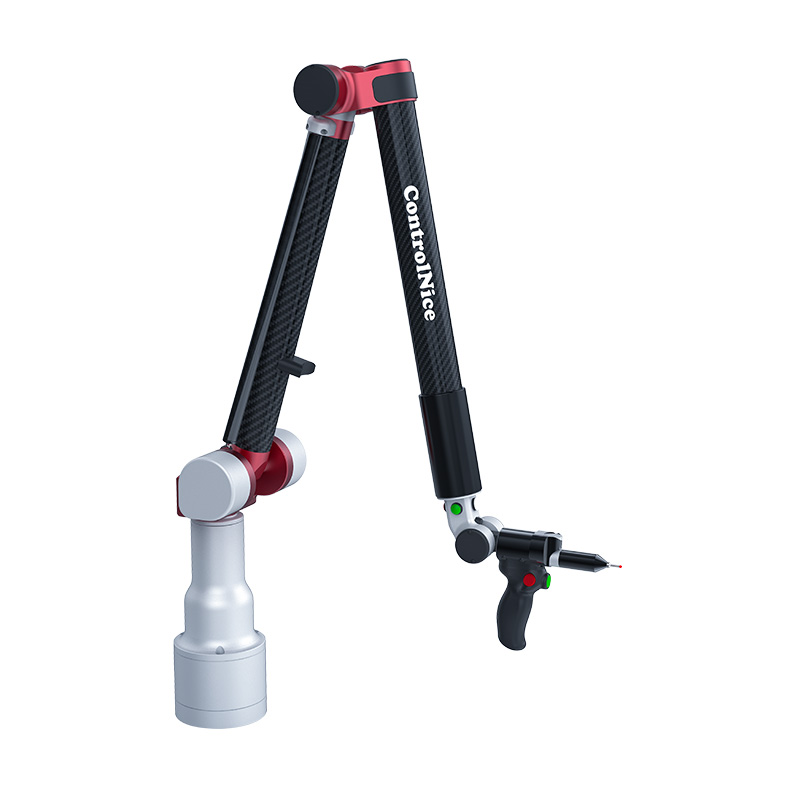

CONTROLNICE CNA系列7軸關節臂三坐標測量機：無論是用于逆向工程還是現場測量，都是一套精度高，可靠性高的測量系統。具有以下特點：
測量范圍廣、型號全
從1.8米到9.0米7個不同型號，CNA系列7軸關節臂測量機是目前市場上型號覆蓋全的廠家，使得CNA7軸關節臂測量機不僅可以用于車間現場中小型零部件的精密測量，也可以用于工程機械、生產線、大型鑄造件等的現場測量。
可選測頭種類多
CNA7軸關節臂測量機除可以使用傳統的機械硬測頭外，還可以選擇電子觸發測頭、浮動測頭、管件激光叉、激光掃描頭等不同測頭，測頭隨意切換且不必重新校準。
獨特的電磁力剎車系統
CNA7軸關節臂測量機獨有的電磁力剎車系統，可以大大減少測量臂意外落下而損壞測量臂硬件系統的可能性，相比傳統的手動鎖扣鎖緊更安全，更方便，且不易損壞。
獨特的浮動測頭(可選配置）
CNA7軸關節臂測量機獨有的浮動測頭是全新概念的接觸式測頭，測針通過內設彈簧和控制環“懸浮”于測頭內部，保證測量測力一致且隔斷操作者手溫對精度的影響，從而提高測量的精度和重復性。
兼容多種第三方測量軟件
CONTROLNICE可兼容很多第三方的檢測與逆向工程軟件，PolyWorks?，Verisurf?，Geomagic?，TouchDMIS ，PowerInspect，等等。
多種用途
CNA7軸關節臂測量機具有使用靈活性，既可以配置紅寶石硬測頭，也可用于激光掃描。
CNA7標準配置接觸式硬測頭，可以隨時切換到激光掃描。
將CNA7軸升級到CNA B系列，你就可以得到一個強大的CNA掃描臂，可以使用紅光或藍光激光器。
現場拍攝圖

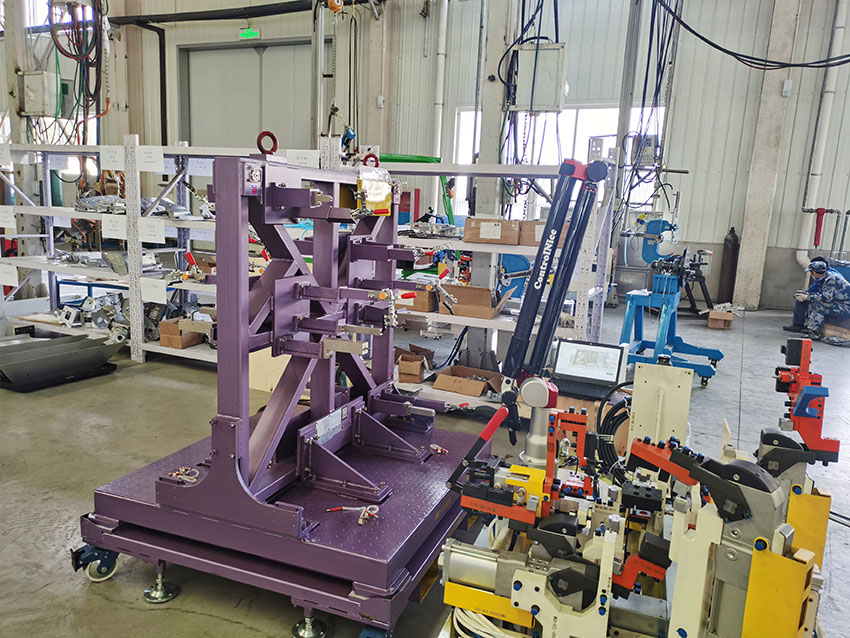

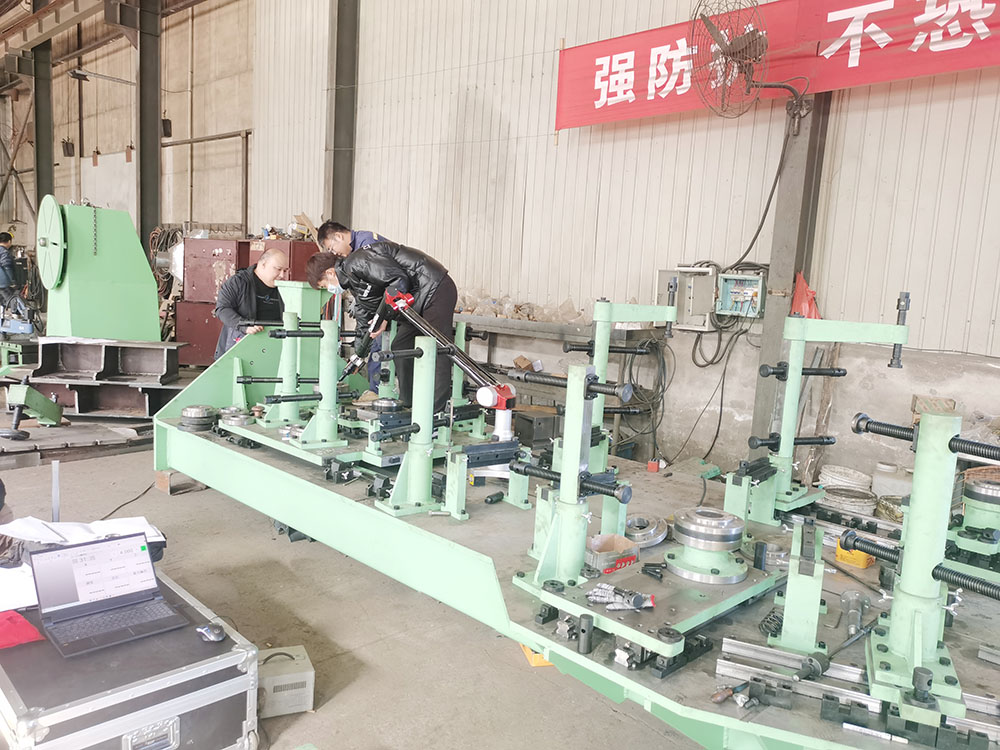

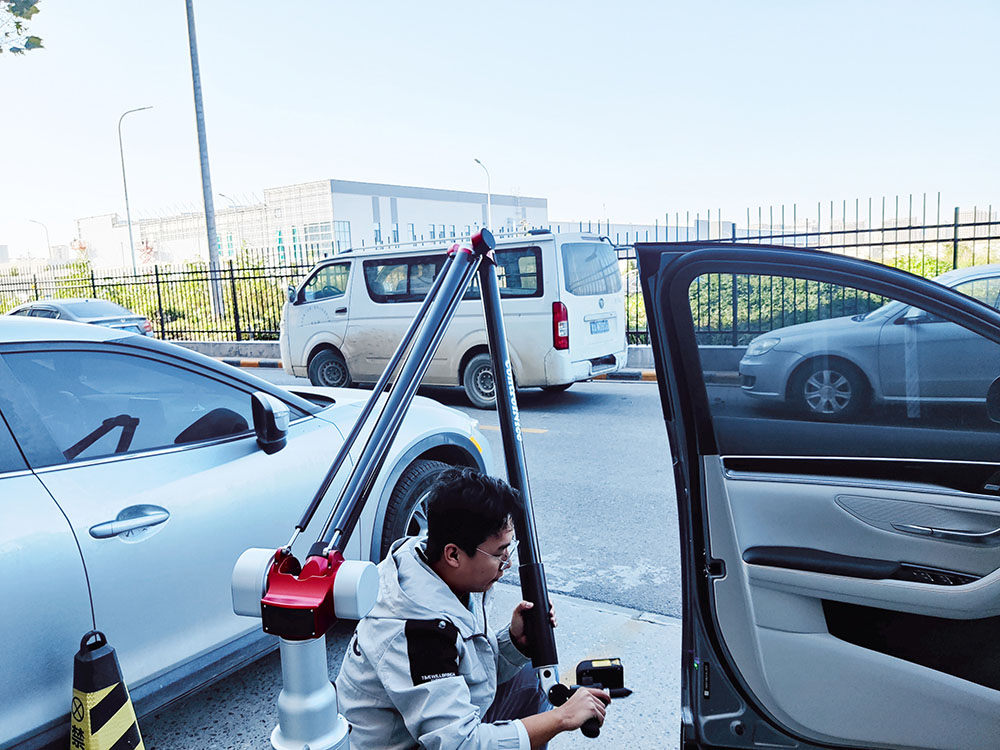

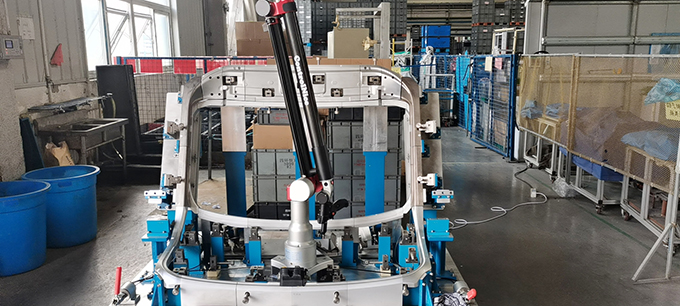

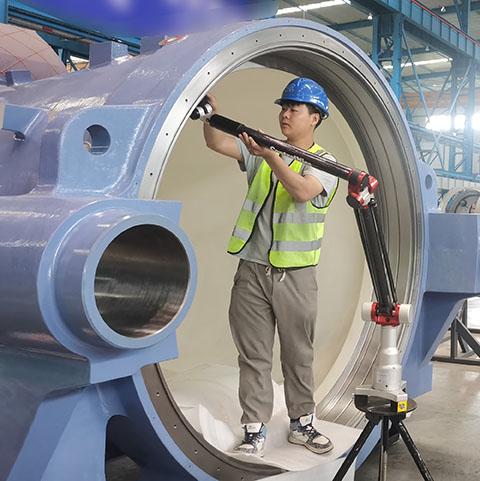

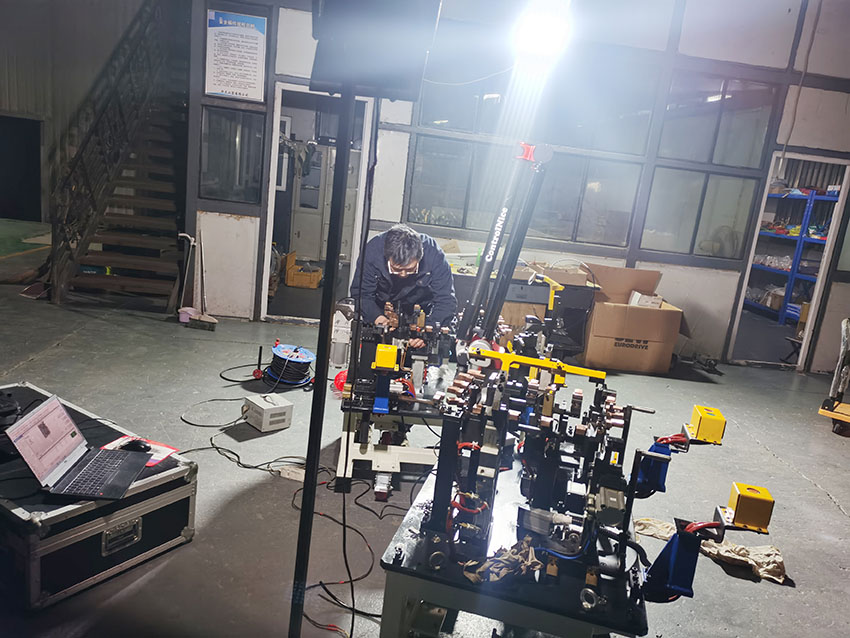

使用CNA系列關節臂在汽車工裝檢測現場拍攝圖
使用CNA系列關節臂在汽車工裝檢測現場拍攝圖
使用CNA系列關節臂在汽車工裝檢測現場拍攝圖

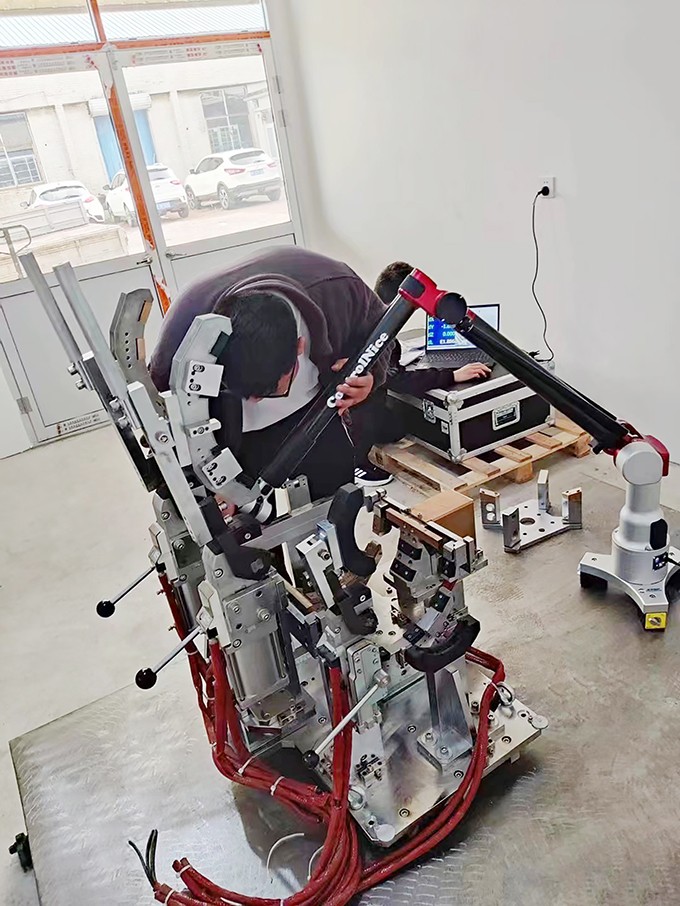

使用CNA系列關節臂在汽車夾具上檢測現場拍攝圖
使用CNA系列關節臂在挖掘機上檢測的現場拍攝圖
使用CNA系列關節臂在汽車夾具上檢測現場拍攝圖

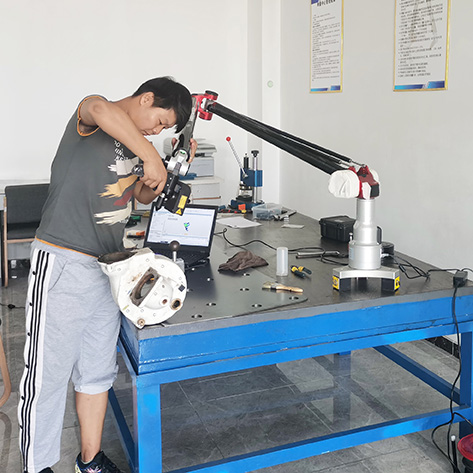

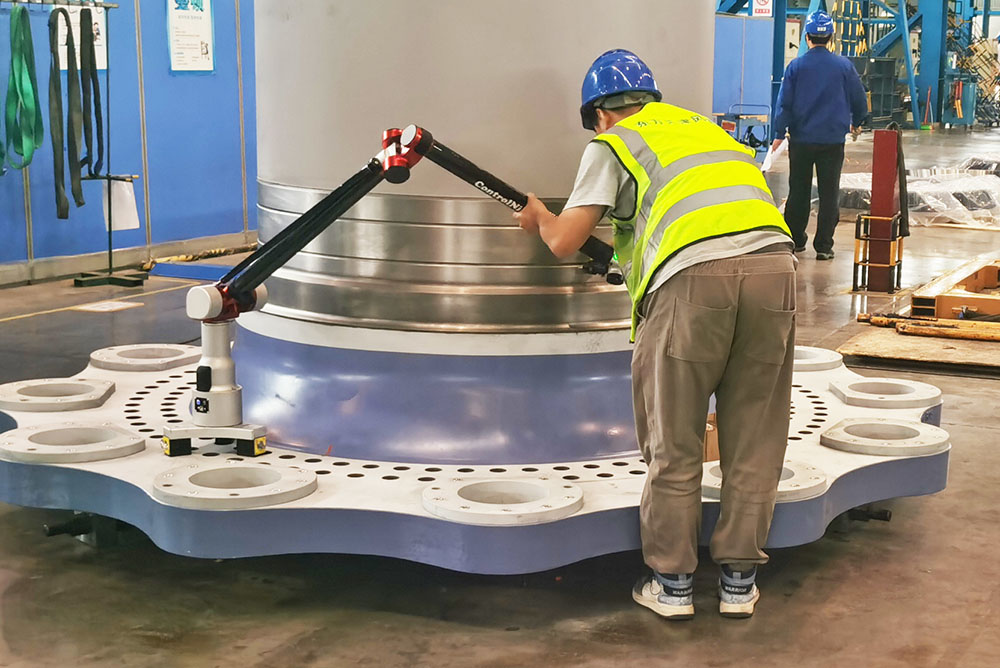

使用CNA系列關節臂在鑄件上的應用現場拍攝圖
使用CNA系列關節臂在鑄件上的應用現場拍攝圖

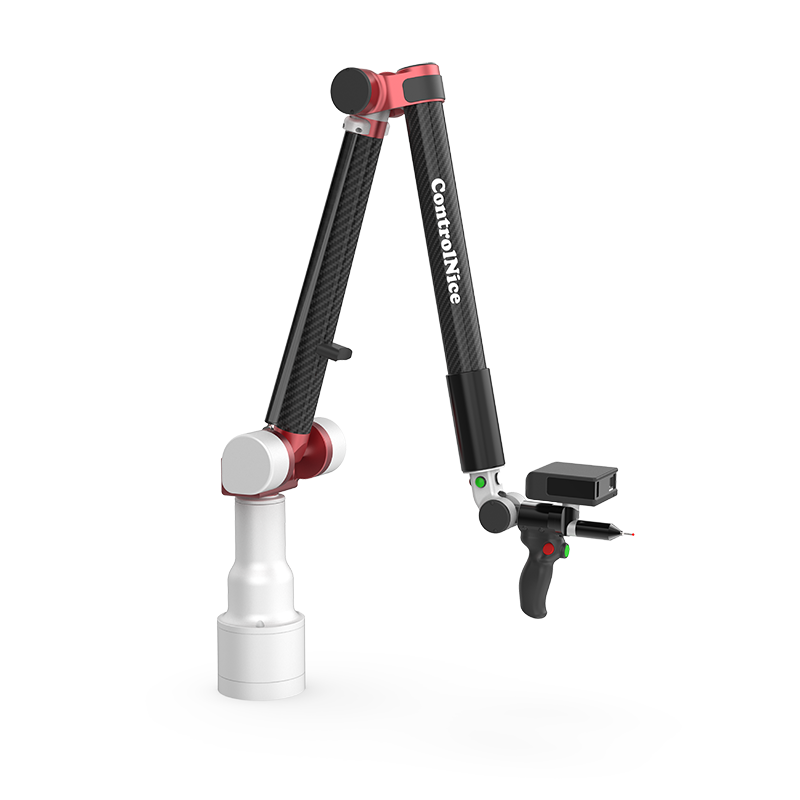

關節臂三維激光掃描儀產品特點
★ 符合人體工程學的經典輕巧設計
★ 用高速以太網接口與電腦連接
★ 可選集成激光叉實現靈活、省時的管件測量
★ 集成軟件為關節臂提供即插即用的硬件接口
★ 集成直觀的點激光，可在測量時進行定向
★ 無需噴粉，可以輕松掃描高反光以及深色或白色的材料
產品檢測
1、便攜式測量臂可實現在線尺寸測量，用于現場檢測
2、設計改進：采用便攜式測量臂對產品進行計算機輔助檢測，可及時發現產品與 原始設計間的誤差，以便改進產品設計和制造工藝
3、 快速設計：在已有產品基礎上或部分采用逆向方法實現設計方案
4、零部件存檔：對無設計原型或圖紙的零部件進行存檔以備將來之需
生產車間在線檢測
1、現場測量：測量臂對環境無特殊要求，可用于生產車間。可及時發現產品質量問題），減少廢品率
2、復雜工件零件測量：各種汽車夾具， 檢具，各種平臺，汽車內飾件，管件等大 小型產品進行現場測量
3、在線檢測：傳統方法無法用于在線檢測，測量臂可用于產品加工過程中在線或 在機檢測，柔性好，性價比極高
管理優化和風險控制
1、產品制造過程優化：對產品進行百分之百在線檢測，可及時取得產品制造過程 的數據，以便科學地做出管理決策。
2、運行風險控制：對產品進行現場測量，可及時發現變形、磨損等問題，及時調 整模具和生產工藝等，減少后續裝配不良或其他缺陷風險
現場應用案例

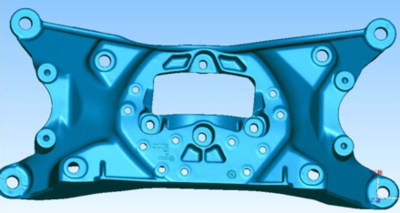

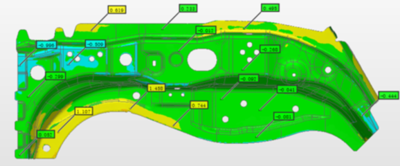

CNA7-B系列三維激光掃描儀現場拍攝圖

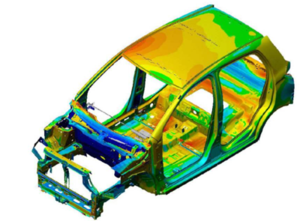

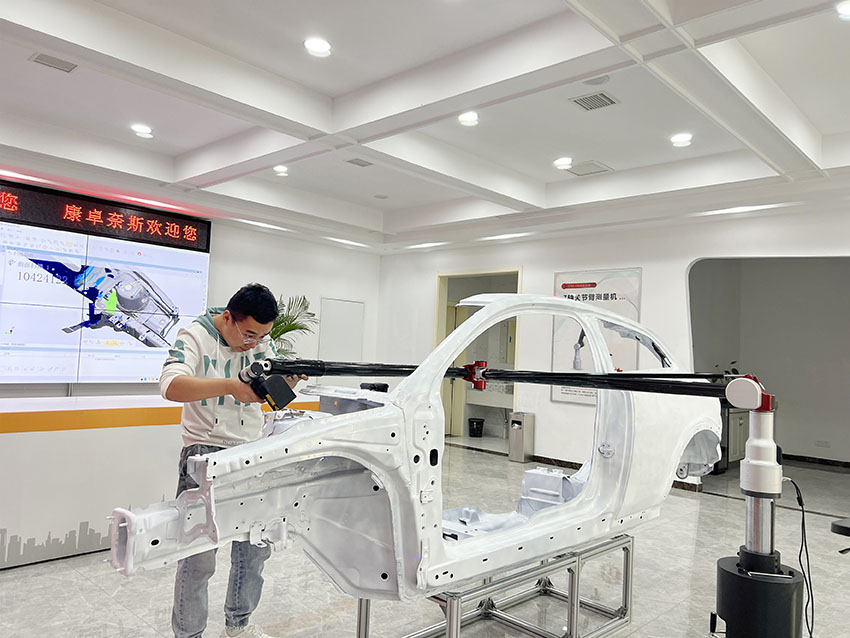

CNA7-B系列三維激光掃描儀在白車身上檢測的現場拍攝圖
CNA7-B系列三維激光掃描儀在汽車身上的檢測現場拍攝圖
CNA7-B系列三維激光掃描儀在某工件上檢測的現場拍攝圖
CNA7-B系列三維激光掃描儀在某工件上檢測的現場拍攝圖

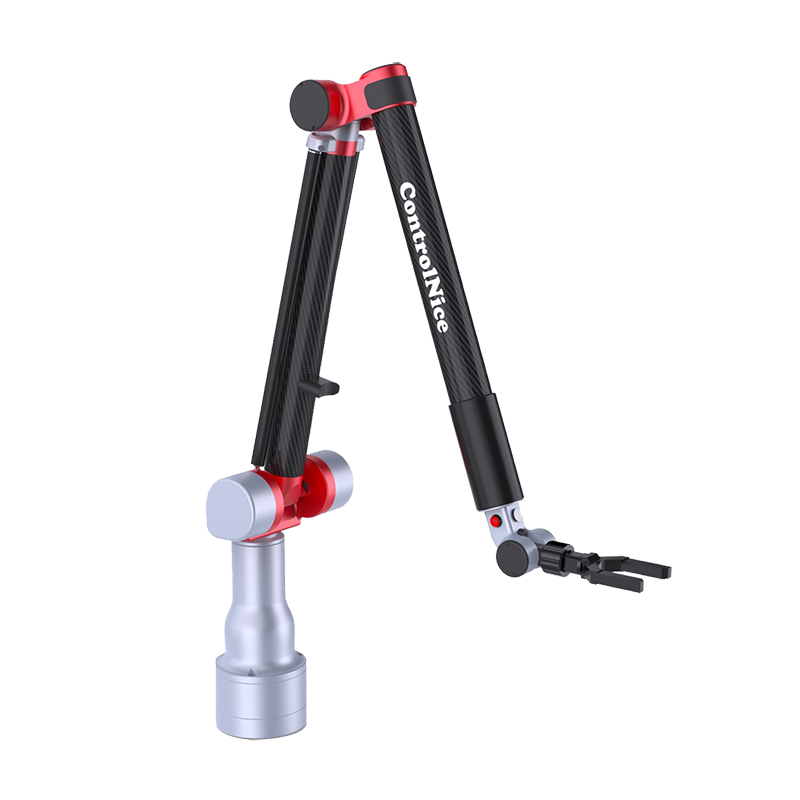

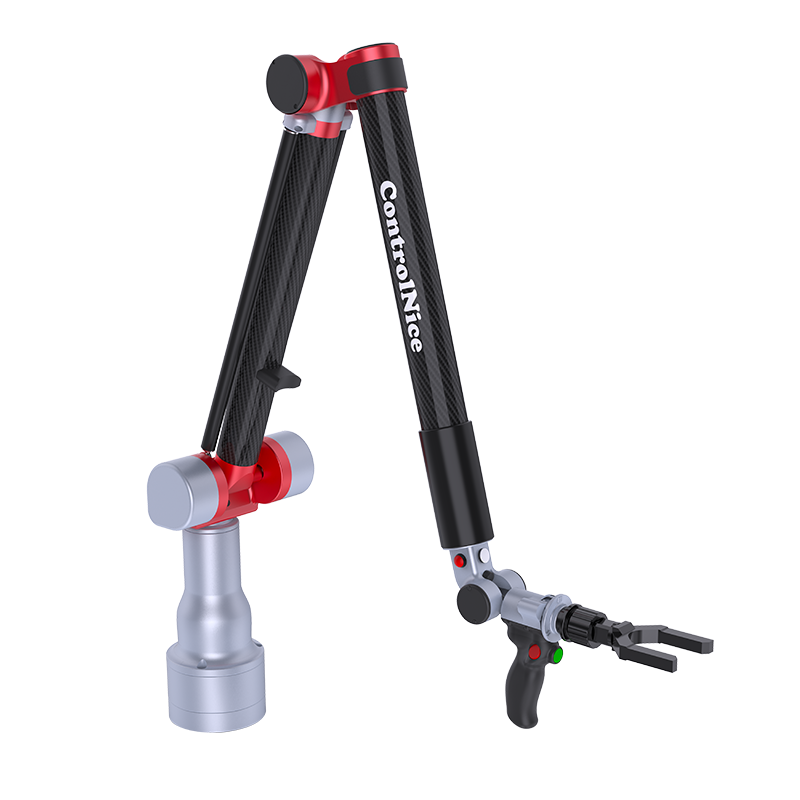

彎管零件廣泛應用于汽車制造、航天航空、工程機械，能源、軌道交通等行業。CNA-T系列非接觸激光叉管件測量系統可以直接安裝在管件生產線旁邊檢測管路、管線、軟管等，除了可以提供常規的關節臂各種檢測功能之外，還可以提供與彎管設備相匹配的加工參數和合理的修正值數據，供彎管機調整使用，從而大大縮短調整設備所需要的時間，提高產品的合格率。

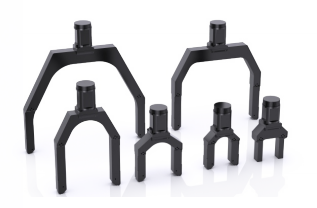

可提供5種尺寸的激光叉：30毫米，50毫米，80毫米，150毫米，200毫米。用非接觸激光叉可以測量從1毫米到180毫米直徑的管件，更大直徑的管件可用接觸式硬測頭進行測量。
產品特點
管件、管線、軟管的簡便測量
可以將管件作為原型或?qū)φ掌錁?biāo)稱CAD模型進行檢測，在測量過程中，會提示操作員測量管件的設計特征，這些特征也會在測量窗口中高亮顯示。
●自動生成管件檢測程序
●多管件基準
●管件支架測量
產品功能
用非接觸激光叉或接觸式硬測頭測量
測量直管
測量彎管（直段及彎曲段）
測量連續彎管（無直段，連續彎曲）
可使用比例縮放的方法測量管件
可在測量過程中改變管件直徑
可測量除主管件外，焊接于主管件上的支管
可測量RCV（變半徑）管件
可測量非圓截面管件
可連接到數控彎管機進行對比與修正
回彈修正（20-120）
對齊：可將測量的實際管件與理論管件坐標對齊進行對比分析
可以為回彈量的補償自定義材料，并應用到彎管程序中

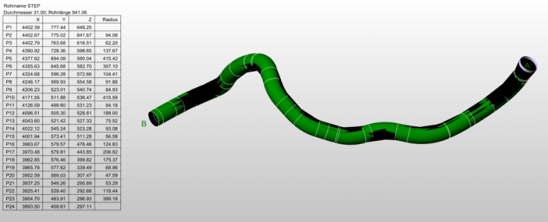

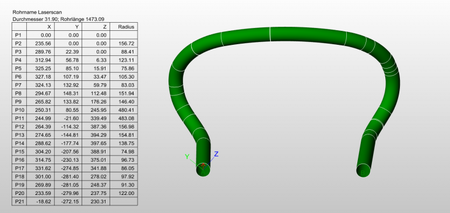

生成、修改和打印管件模型以：
-笛卡爾坐標系
-極坐標系（YBC值）
-雙笛卡爾坐標系
-彎管機坐標系

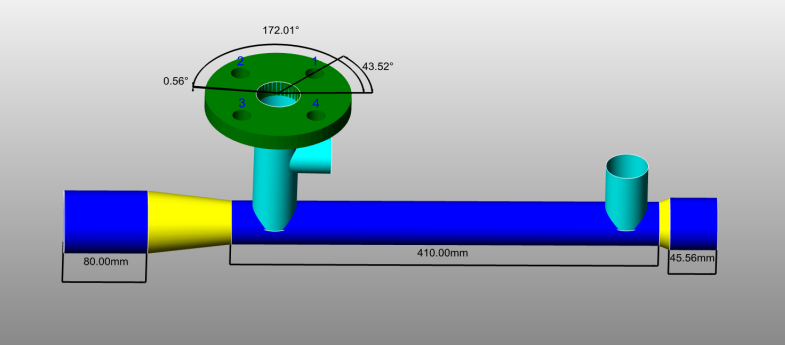

圖形化表現已測量的管件
圖形化表現插入到主體（法蘭/孔/包括小的支管）中重疊部分
在量規內進行手動或自動的管件定位
RCV管件（可變半徑管件）
可測量非等彎曲半徑和無直段變旋轉方向連續彎曲管件
測量混合了RCV管件及等彎曲半徑管件
從文件中設置RCV和RCV混合管件
自動修正RCV和RCV混合管件程序

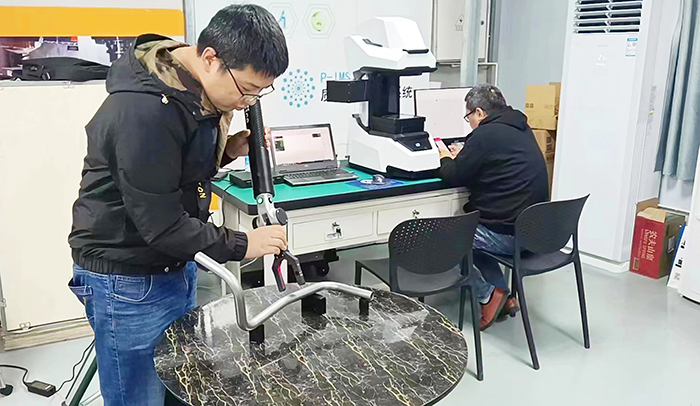

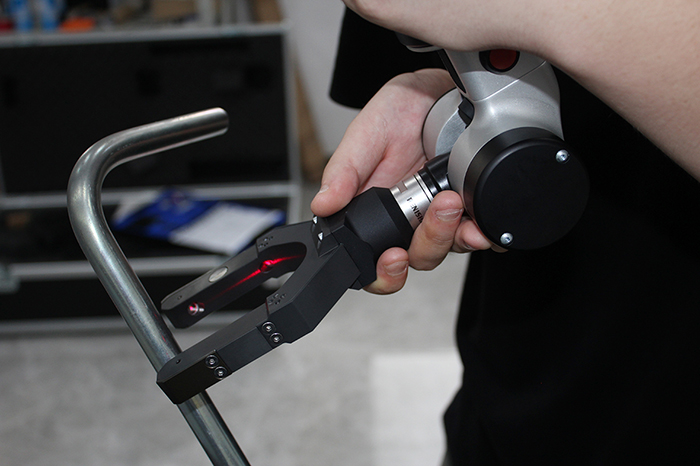

CNA-T系列管件叉關節臂測量機現場案例
彎管零件廣泛應用于汽車制造、航天航空、工程機械，能源、軌道交通等行業。CNA-T系列非接觸激光叉管件測量系統可以直接安裝在管件生產線旁邊檢測管路、管線、軟管等，除了可以提供常規的關節臂各種檢測功能之外，還可以提供與彎管設備相匹配的加工參數和合理的修正值數據，供彎管機調整使用，從而大大縮短調整設備所需要的時間，提高產品的合格率。
可提供5種尺寸的激光叉：30毫米，50毫米，80毫米，150毫米，200毫米。用非接觸激光叉可以測量從1毫米到180毫米直徑的管件，更大直徑的管件可使用接觸式硬測頭進行測量。
產品特點
管件、管線、軟管的簡便測量
可以將管件作為原型或?qū)φ掌錁?biāo)稱CAD模型進行檢測，在測量過程中，會提示操作員測量管件的設計特征，這些特征也會在測量窗口中高亮顯示。
●自動生成管件檢測程序
●多管件基準
●管件支架測量
產品功能
用非接觸激光叉或接觸式硬測頭測量
測量直管
測量彎管（直段及彎曲段）
測量連續彎管（無直段，連續彎曲）
可使用比例縮放的方法測量管件
可在測量過程中改變管件直徑
可測量除主管件外，焊接于主管件上的支管
可測量RCV（變半徑）管件
可測量非圓截面管件
可連接到數控彎管機進行對比與修正
回彈修正（20-120）
對齊：可將測量的實際管件與理論管件坐標對齊進行對比分析
可以為回彈量的補償自定義材料，并應用到彎管程序中
生成、修改和打印管件模型以：
-笛卡爾坐標系
-極坐標系（YBC值）
-雙笛卡爾坐標系
-彎管機坐標系
圖形化表現已測量的管件
圖形化表現插入到主體（法蘭/孔/包括小的支管）中重疊部分
在量規內進行手動或自動的管件定位
RCV管件（可變半徑管件）
可測量非等彎曲半徑和無直段變旋轉方向連續彎曲管件
測量混合了RCV管件及等彎曲半徑管件
從文件中設置RCV和RCV混合管件
自動修正RCV和RCV混合管件程序
CNA-T系列管件叉關節臂測量機現場案例

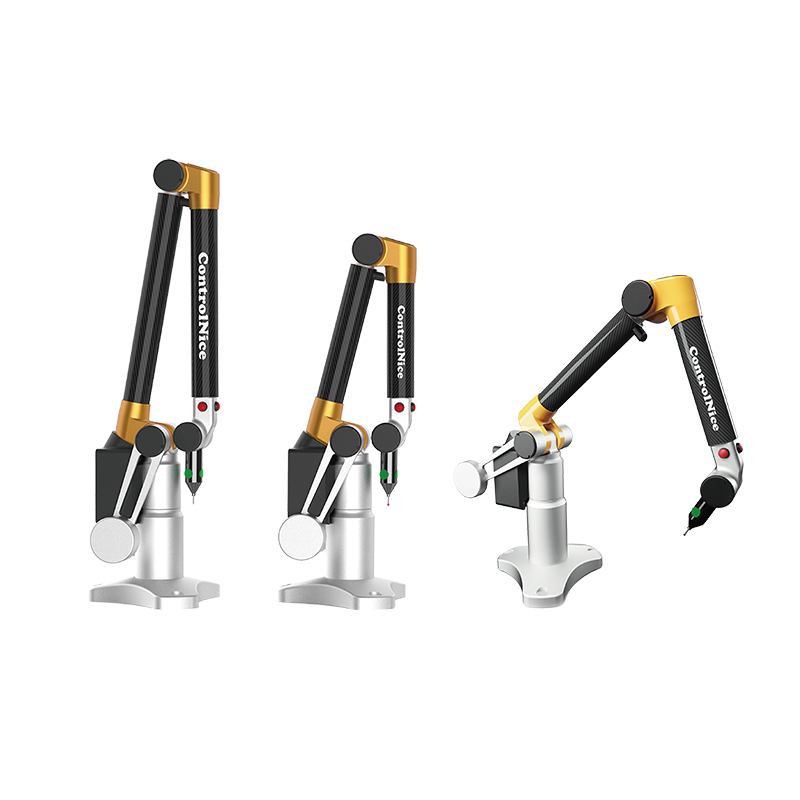

CNA6-S系列高精度在線測量關節臂是一款不用安裝，移動便捷的測量機。通過進一步改進硬件和軟件解決方案，該關節臂的精度水平達到了新的高度，精度達到：8微米（根據ISO 10360-2標準）。測量范圍從1.3米-1.8米，整機采用高質量材料制造，內置自動溫度補償系統。CNA6-S是用于車間和生產線的坐標測量機。具有實驗室儀器的精度和車間設備的堅固性，由于無需螺絲或磁力吸附安裝，可在幾秒鐘內完成設置，減少檢測時間，具有靈活性的精確測量結果，從而提高產量和生產率。
產品特點
創新的平衡系統
重新設計的平衡解決方案帶來關節臂全新的操作體驗，使關節臂在手中操作非常輕巧，操作者信心倍增。
原位位置
得益于創新的平衡功能，CONTROLNICE CNA6-S系列關節臂無需鎖扣固定及解鎖，可以在操作員正前方提供安全的原位。取下關節臂立即測量，完成后回原位如此簡單快捷、安全。
安裝簡單
無需使用螺絲固定關節臂底座，隨意放置在穩定、平整的表面即可開始測量工作。也可以使用傳統方式用螺絲固定于三腳架上。
兼容多種軟件
CNA-S關節臂測量機可兼容如：PowerINSPECT、MasterCAM、Rhinoceros、AlphaCAM、3DSYSTEMS CONTROL X, POLYWORKS等主流檢測軟件。
以下是現場案例圖

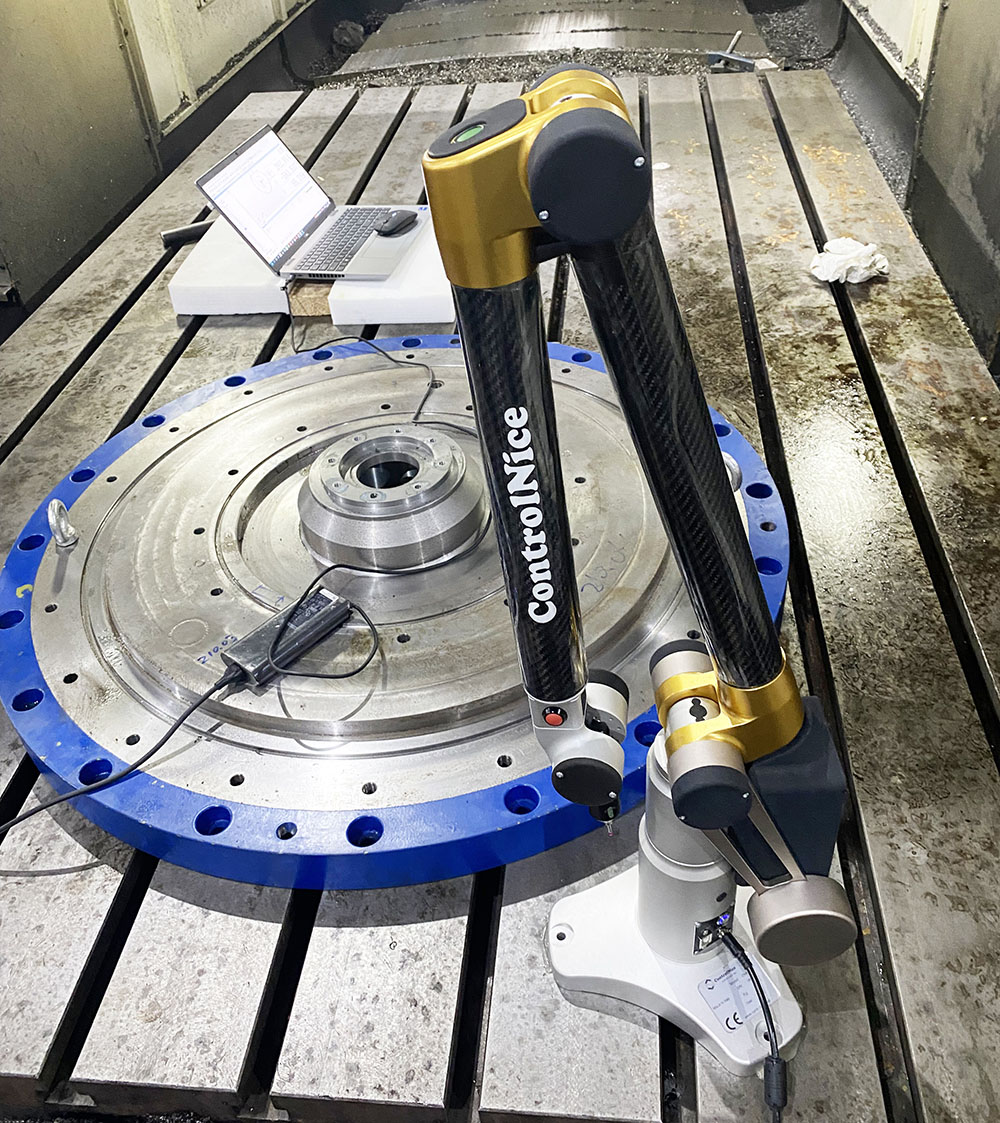

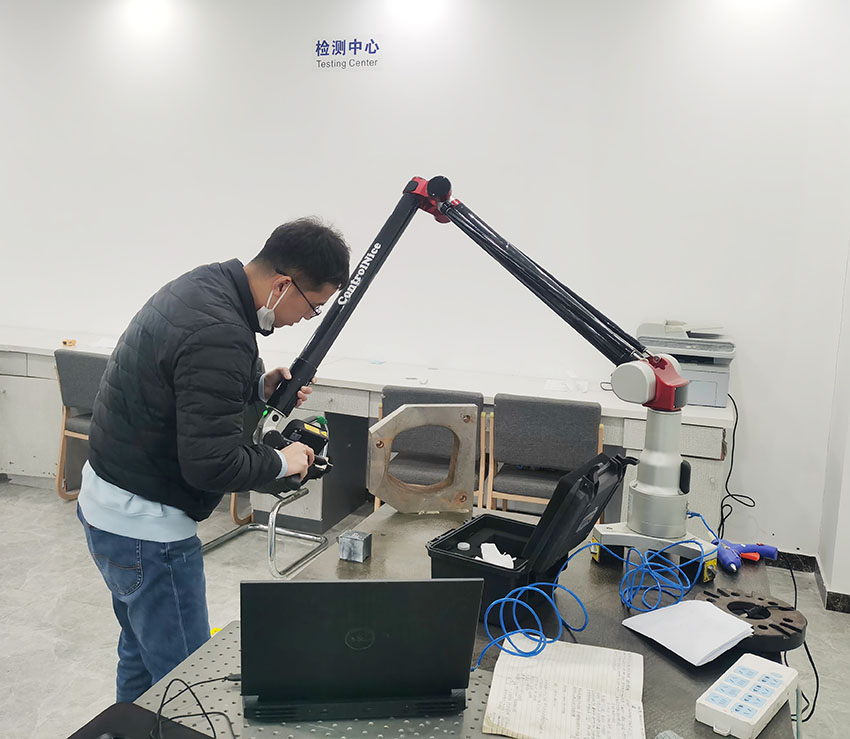

CNA6-S系列高精度關節臂測量機現場應用案例
CNA6-S系列高精度關節臂測量機現場應用案例
